Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

Пожалуй самая интересная плата на AMD на сегодня

15097
6

Как вы, наверное, знаете, сейчас рынок материнских плат стабильно пополняется обновленными материнскими платами. Не осталась в стороне и компания GIGABYTE, которая недавно представила материнские платы на наборе системной логики AMD X570 из семейства AORUS, рассчитанные на работу с процессорами AMD Ryzen 5000-серии.

О ней и поговорим в нашем сегодняшнем обзоре — представляем вам материнскую плату X570S AORUS MASTER.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

Поставляется устройство в фирменной картонной коробке AORUS. На передней части можно увидеть название модели с логотипом семейства, на задней — ознакомиться с особенностями устройства: пассивная система охлаждения чипсета, поддержка стандарта WiFi 6 и WiFi 6E, большее количество портов USB 3.2 Gen2 и М.2-разъемов, технология Q-Flash Plus.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

В комплект поставки, помимо самой платы, входят температурные датчики, внешняя Wi-Fi антенна, удлинитель для светодиодной ленты, четыре SATA-кабеля, винты для М2-разъемов, колодка для подключения кнопок и индикаторов системника, две стяжки и куча макулатуры разной степени полезности.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

Первое, что бросается в глаза, глядя на GIGABYTE X570S AORUS MASTER, — это, конечно же, массивный радиатор в зоне чипсета и М.2 разъемов. По сравнению с предыдущей моделью, он несколько увеличился по размерам, однако по-прежнему состоит из нескольких частей, которые покрывают 4х М.2 разъема и непосредственно чипсет.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

Радиаторы — с термоинтерфейсами, все как полагается, причем с обеих сторон. При этом у основания каждого разъема предусмотрен еще и дополнительный радиатор. Лишним точно не будет, ибо, как известно, современные твердотельные накопители на интерфейсе PCIe 4.0 греются весьма и весьма ощутимо.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

Схема питания реализована по принципу 14+2 целевые фазы. Компоненты, задействованные в схеме, рассчитаны на нагрузку до 70 А (каждая фаза). Питание подается на 24-контактный ATX-разъем и два 8-контактных разъема питания ЦП. В наличии четыре слота под DDR4 память (металлическое экранирование Ultra Durable) до 5400 МГц.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

Также присутствуют три разъема PCIe 4.0 с металлическим армированием, работающих в режимах х16, х8 – х8 или х4 (зависит от количества PCIe-плат расширения). Два LED-индикатора POST-кодов, кнопка BIOS, разъем для подключения детектора шума, 10 FAN-разъемов с функцией PWM (в том числе и для питания помпы СЖО).

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

В наличии пара колодок USB 3.2 Gen1 и одна USB 3.2 Gen2, разъем Thunderbolt, RGB-подсветка на декоративном кожухе, возможность дополнить подсветку посредством подключения к двум разъемам RGB 12 В и двум разъемам ARGB 5 В внешних элементов. Контроллер Intel 2,5GbE LAN и модуль Intel Wi-Fi 6E 802.11ax (+внешняя антенна) отвечают за сетевые возможности устройства.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

За аудиовозможности — ЦАП ESS SABRE Hi-Fi 9118 и аудиокодек Realtek ALC1220-VB.

Панель интерфейсов представлена 4х портами USB 2.0/1.1, 2х портами USB 3.2 Gen1, 5х портами USB 3.2 Gen2, портом USB Type-C, 5х позолоченными TRS-аудиоразъемами, оптическим аудиовыходом, гнездом для антенны Wi-Fi, кнопками сброса и обновления BIOS. Система отвода тепла от чипсета — пассивная.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

Для отвода тепла из зоны силовых цепей питания используются два специальных радиатора с пластинами, 8-мм медной трубкой и наноуглеродным покрытием. По заверениям разработчиков, эффективность подобного рода теплоотвода повышена на 300% по сравнению с типовыми радиаторами.

Про тыльную сторону печатной платы можно было бы ничего не говорить, если бы там не располагалась специальная металлическая пластина для увеличения жесткости конструкции.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

Как уже упоминалось, материнская плата поддерживает технологию Q-Flash Plus, а это, по сути, означает, что пользователь сможет обновить BIOS без установки процессора, оперативной памяти и видеокарты — достаточно будет блока питания. Хотя, справедливости ради, особенной необходимости в этом нет — новые процессоры AMD Ryzen 5000 будут работать и так.

Обзор материнской платы от GIGABYTE, X570S AORUS MASTER

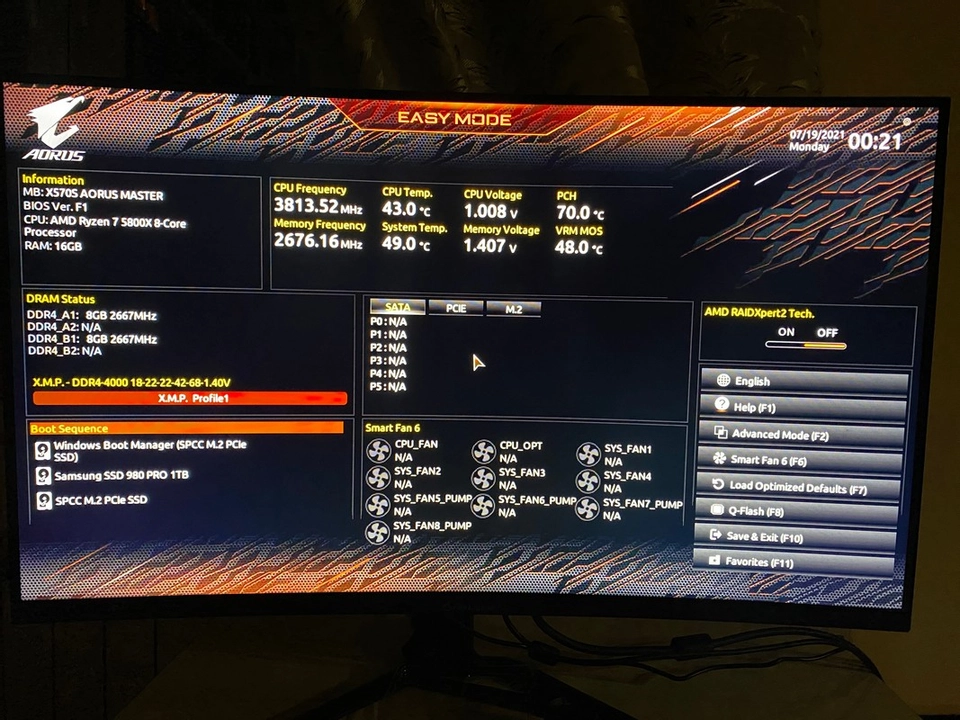

BIOS, в принципе, не представляет из себя какой-то загадки — все интуитивно понятно и привычно, особенно для тех, кто уже встречался с материнскими платами семейства AORUS. Тут можно как посмотреть общую информацию, так и назначить, например, оптимальные параметры работы процессора и памяти, покопаться в дополнительных настройках системы и вот это все.

Традиционно резюмируем

Материнская плата X570S AORUS MASTER — это отличное решение, если вы решили собрать себе топовую игровую конфигурацию ПК на основе мощного процессора AMD Ryzen 5000-серии. Здесь вам и эффективная система охлаждения, и все «навороты» в виде самых скоростных портов и интерфейсов, и возможности для разгона, да и внешний вид вполне себе игровой.

В принципе, отпугнуть может разве что стоимость — в районе 31 000 рублей на момент написания. Но, напомним, за эти деньги вы получаете топовое устройство, которого вам хватит всерьез и надолго.
